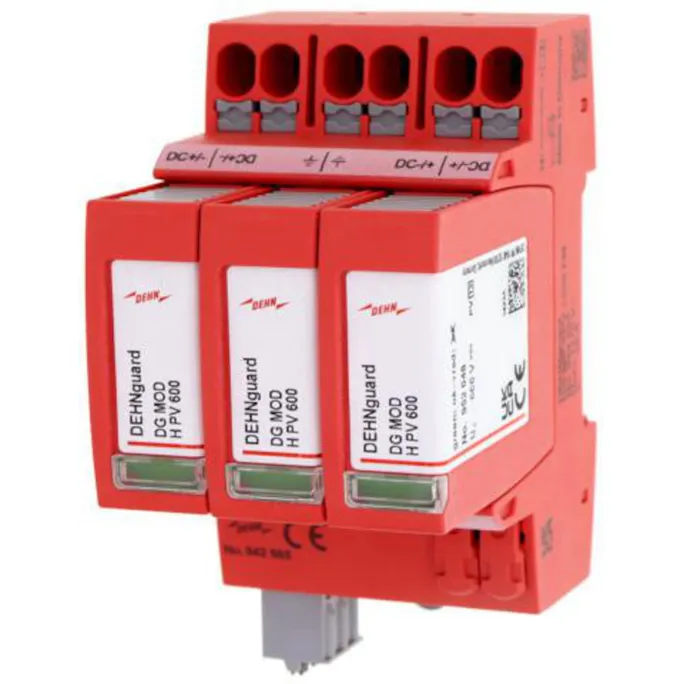

Dehn Überspannungsableiter Typ 2 DEHNguard MP Mehrpolig für PV-Anlagen bis 1170V DC
Kurzbeschreibung
- Verdrahtungsfertige, modulare Kompletteinheit mit Push-in-Anschlusstechnik für photovoltaik-Anlagen, bestehend aus Basisteil und gestecktenSchutzmodulen
- Hohe Gerätesicherheit durch Ableiterüberwachung "Thermo-Dynamik-Control"
- Bewährte fehlerresistente Y-Schaltung
Kostenlose Rücksendung
0%-Finanzierung
9 Stores in Deutschland und Österreich
Beschreibung
- Verdrahtungsfertige, modulare Kompletteinheit mit Push-in-Anschlusstechnik für Photovoltaik-Anlagen, bestehend aus Basisteil und gesteckten Schutzmodulen
- Hohe Gerätesicherheit durch Ableiterüberwachung "Thermo-Dynamik-Control"
- Bewährte fehlerresistente Y-Schaltung
Datenblatt
Artikelnummer QX20-00F
Herstellernummer 942565
- Technische Daten:SPD nach EN 61643-31 / ... IEC 61643-31 Typ 2 / Class IIMax. PV-Spannung (UCPV) 1170 VKurzschlussfestigkeit (ISCPV) 10 kAGesamtableitstoßstrom (8/20 μs) (Itotal) 40 kANennableitstoßstrom (8/20 μs) [(DC+/DC-) --> PE] (In) 20 kAMax. Ableitstoßstrom (8/20 μs) [(DC+/DC-) --> PE] (Imax) 40 kASchutzpegel (UP) ≤ 4 kVNennlaststrom DC (IL) 40 AAnsprechzeit (tA) ≤ 25 nsBetriebstemperaturbereich (TU) -40 °C ... +80 °CFunktions- / Defektanzeige grün / rotAnzahl der Ports 1Anschlussquerschnitt (min.) 1,5 mm2 eindrähtigAnschlussquerschnitt (min.) 6 mm2 feindrähtigAnschlussquerschnitt (max.) 10 mm2 ein- / feindrähtigAnschlussquerschnitt (min.) mit Aderendhülse 1,5 mm²Anschlussquerschnitt (max.) mit Aderendhülse 6 mm²Anschlussquerschnitt (max.) mit Aderendhülse ohne Kragen 10 mm²Montage auf 35 mm Hutschiene nach EN 60715Gehäusewerkstoff Thermoplast, Farbe rot, UL 94 V-0Einbauort InnenraumSchutzart IP 20Einbaumaße 3 TE, DIN 43880Zulassungen -FM-Kontakte / Kontaktform WechslerSchaltleistung AC 250 V / 0,5 ASchaltleistung DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 AAnschlussquerschnitt für FM-Klemmen max. 1,5 mm2 ein- / feindrähtig
